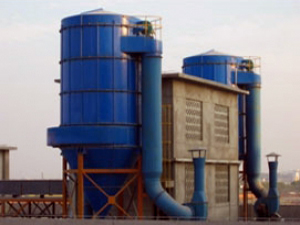

ZC機械回轉反吹扁袋除塵器

反吹扁布袋除塵器采用脈沖清灰原理進行工作，同時它還具備反吹風的功能，也就是清灰的效率高，同時機械反吹扁袋除塵器的清灰面積廣，能夠有效的保證整個清灰過程，整體的效果良好。

產地：中國>河北>滄州>泊頭市

供應商：河北昊航環保機械有限公司

技術服務熱線： 0317-8105599

ZC機械回轉反吹扁袋除塵器詳細內容

ZC-Ⅱ(Ⅲ)型機械反吹扁袋除塵器是我公司生產的一種新型先進的反吹扁布袋除塵器，經過公司運行多年的實踐證明本產品具有好的除塵效率，同時阻力低，維護也簡單方便，適用于細微粉塵的工藝回收和除塵凈化。

機械回轉反吹扁布袋除塵器由以下四部分組成：1．上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。2．中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。3．下箱體：包括定位支承架、灰斗、星型卸灰閥、支座。4．反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。

機械反吹扁袋除塵器屬低能清灰、外濾型袋式除塵器，排放濃度可遠低于國家規定。它的濾袋采用扁袋，將濾袋的橫截面形狀作成梯形或楔形。與圓形濾袋相比，在濾布單位面積的過濾負荷相同的條件下，其占地面積小，結構緊湊，即單位體積內可布置較多的過濾面積，這是它的一大特點。目前它已逐步在機械、冶金、電力等部門工廠推廣使用。

機械回轉反吹扁布袋除塵器技術參數表

	型號	過濾面積(m2)	處理風量		袋長(m)	圈數	袋數(條)	效率%	阻力	外型尺寸(直徑×高)(mm)	重量(kg)
規格	型號	過濾面積(m2)	V米/分	m3/h	袋長(m)	圈數	袋數(條)	效率%	阻力	外型尺寸(直徑×高)(mm)	重量(kg)
ZC-24/2	A	38	1.0-1.5	2280-3420	2.0	1	24	＞99	＞120	ф1690×4370	1916
ZC-24/2	B	38	2.0-2.5	4560-5700	2.0	1	24			ф1690×4370	1916
ZC-24/3	A	57	1.0-1.5	3420-5130	3.0	1	24			ф1690×5370	2086
ZC-24/3	B	57	2.0-2.5	6840-8550	3.0	1	24			ф1690×5370	2086
ZC-24/4	A	79	1.0-1.5	4740-7110	4.0	1	24			ф1690×6370	2263
ZC-24/4	3B	79	2.0-2.5	9480-11850	4.0	1	24			ф1690×6370	2263
ZC-72/2	A	114	1.0-1.5	6840-10260	2.0	2	72			ф2530×5030	4150
ZC-72/2	B	114	2.0-2.5	13650-17100	2.0	2	72			ф2530×5030	4150
ZC-72/3	A	170	1.0-1.5	10200-15500	3.0	2	72			ф2530×6030	4868
ZC-72/3	B	170	2.0-2.5	20400-25500	3.0	2	72			ф2530×6030	4868
ZC-72/4	A	228	1.0-1.5	13680-20520	4.0	2	72			ф2530×7030	5587
ZC-72/4	B	228	2.0-2.5	27360-34200	4.0	2	72			ф2530×7030	5587

外型尺寸：

	型號	過濾面積(m2)	處理風量		袋長(m)	圈數	袋數(條)	效率%	阻力	外型尺寸(直徑×高)（mm）	重量（kg）
規格	型號	過濾面積(m2)	V米/分	m3/h	袋長(m)	圈數	袋數(條)	效率%	阻力	外型尺寸(直徑×高)（mm）	重量（kg）
ZC-144/3	A	340	1.0-1.5	20400-30600	3.0	3	144	＞99	＜120	ф3530×7145	8900
ZC-144/3	B	340	2.0-2.5	40800-51000	3.0	3	144			ф3530×7145	8900
ZC-144/4	A	450	1.0-1.5	27000-40500	4.0	3	144			ф3530×8145	11760
ZC-144/4	B	450	2.0-2.5	54000-67500	4.0	3	144			ф3530×8145	11760
ZC-144/5	A	569	1.0-1.5	34140-51210	5.0	3	144			ф3530×9145	14280
ZC-144/5	B	569	2.0-2.5	68280-85350	5.0	3	144			ф3530×9145	14280
ZC-144/4	A	760	1.0-1.5	45600-68400	4.0	4	240			ф4380×9060	16100
ZC-144/4	B	760	2.0-2.5	91200-114000	4.0	4	240			ф4380×9060	16100
ZC-144/5	A	950	1.0-1.5	57000-85500	5.0	4	240			ф4380×10370	18270
ZC-144/5	B	950	2.0-2.5	114000-142500	5.0	4	240			ф4380×10370	18270
ZC-144/6	A	1140	1.0-1.5	68400-102600	6.0	4	240			ф4380×11870	20039
ZC-144/6	B	1140	2.0-2.5	136800-171000	6.0	4	240			ф4380×11870	20039
